캣워크 조립설명서

캣워크 조립 방법은 캣폴과 동일하게 조립하면 됩니다. 우선 아래 내용을 정독하시고 구성품 조립은 캣폴 조립설명서를 참조해서 조립합니다.

캣워크는 캣폴 보다 쉽게 조립할 수 있는 방법이 있는데 그것은 바닥에 뉘여서 조립 후 캣워크를 세워서 고정하는 방식입니다.

캣워크 패드 발판은 평평해서 아래 사진과 같이 바닥에서 원하는 위치에 패드 발판을 고정하기 편합니다.

만약, 캣워크 발판을 벽에 붙이지 않고 일반 캣폴 처럼 펼쳐서 구성할 경우에는 이 방식으로 설치 하지 마시고 캣폴 조립 설명서를 참조해서 조립해 주세요.

본 조립설명서는 요약본으로 설치 시 이해가 되지 않으시면 홈페이지 ttf.co.kr -> TokTok 자료실에 있는 최신 버젼을 이용해 주세요.

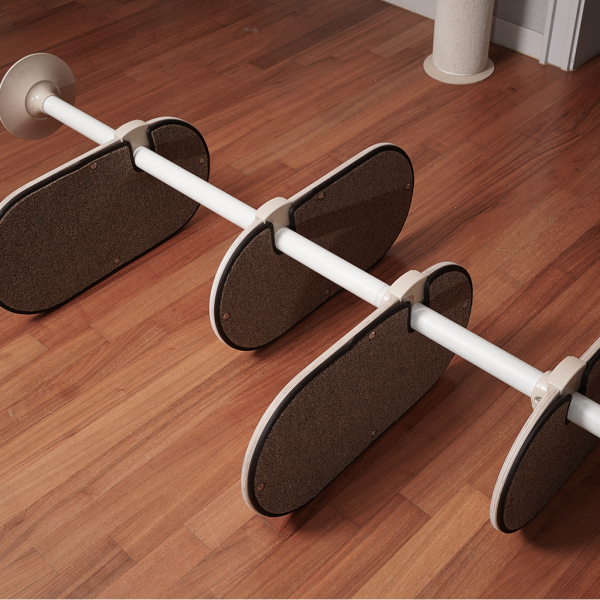

1. 조립 전 캣워크를 쉽게 조립할 수 있는 방법은 아래 사진과 같이 바닥에 뉘여서 조립 후 캣워크를 세워서 고정하는 방식입니다.

a. 조립 순서는 아래 설명서를 끝까지 읽고 조립해 주세요.

2. 캣워크 발판을 벽에 붙이지 않고 일반 캣폴 처럼 펼쳐서 구성할 경우에는 이 방식으로 설치 하지 마시고 캣폴 조립 설명서를 참조해서 조립해 주세요.

3. 캣워크 조립 순서

a. 캣워크 패드발판(또는 패드 하우스)만 먼저 조립하고 제외한 나머지 구성품 (예, 반달쉼터, 원형 하우스, 등)은 조립 하지 않습니다.

b. 우선 조립된 캣워크를 원한는 위치에 설치 고정합니다.

c. 혹시 나머지 구성품 (예, 반달쉼터, 원형 하우스, 등)을 미리 설치할 경우에는 나머지 구성품 때문에 몸을 기둥에 붙일 수 없기 때문에 기둥 고정하는데 어려울 수 있습니다.

d. 캣워크 조립이 완성된 후 나머지 구성품 (예, 반달쉼터, 원형 하우스, 등)을 설치합니다.

4. 기둥 조립 : 동봉된 캣폴 조립설명서를 참조해서 기둥과 바닥판을 조립합니다

5. 패드 발판 조립

a. 패드 발판은 캣폴 조립 설명서의 발판 조립과 동일하게 설치하시면 됩니다. 차이점은 카페트 나사 구멍이 3개 -> 4개와 모양이 다른것 이외에는 모든 것이 동일합니다.

b. 동봉된 캣폴 조립설명서 1번 ~ 4번 발판조립까지 참조하시거나 또는 홈페이지 ttf.co.kr -> TokTok 자료실 -> 톡톡캣폴V4 조립설명서를 참조해 주세요.

c. 패드 발판은 좌, 우 방향이 있으니 구상한 위치에 맞게 조립해 주세요.

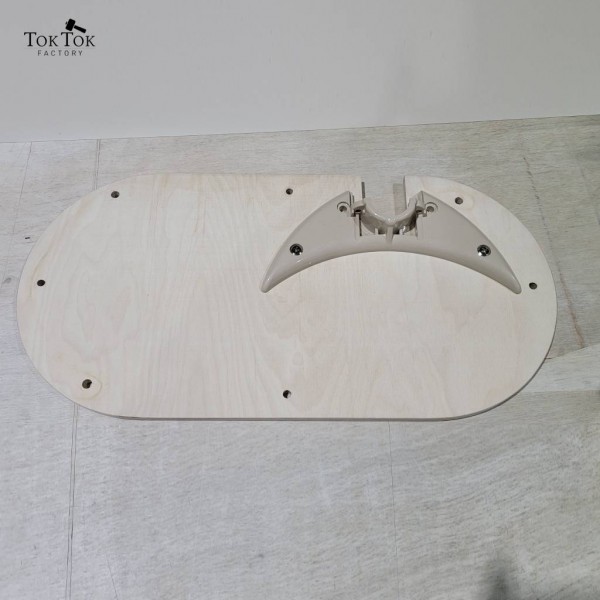

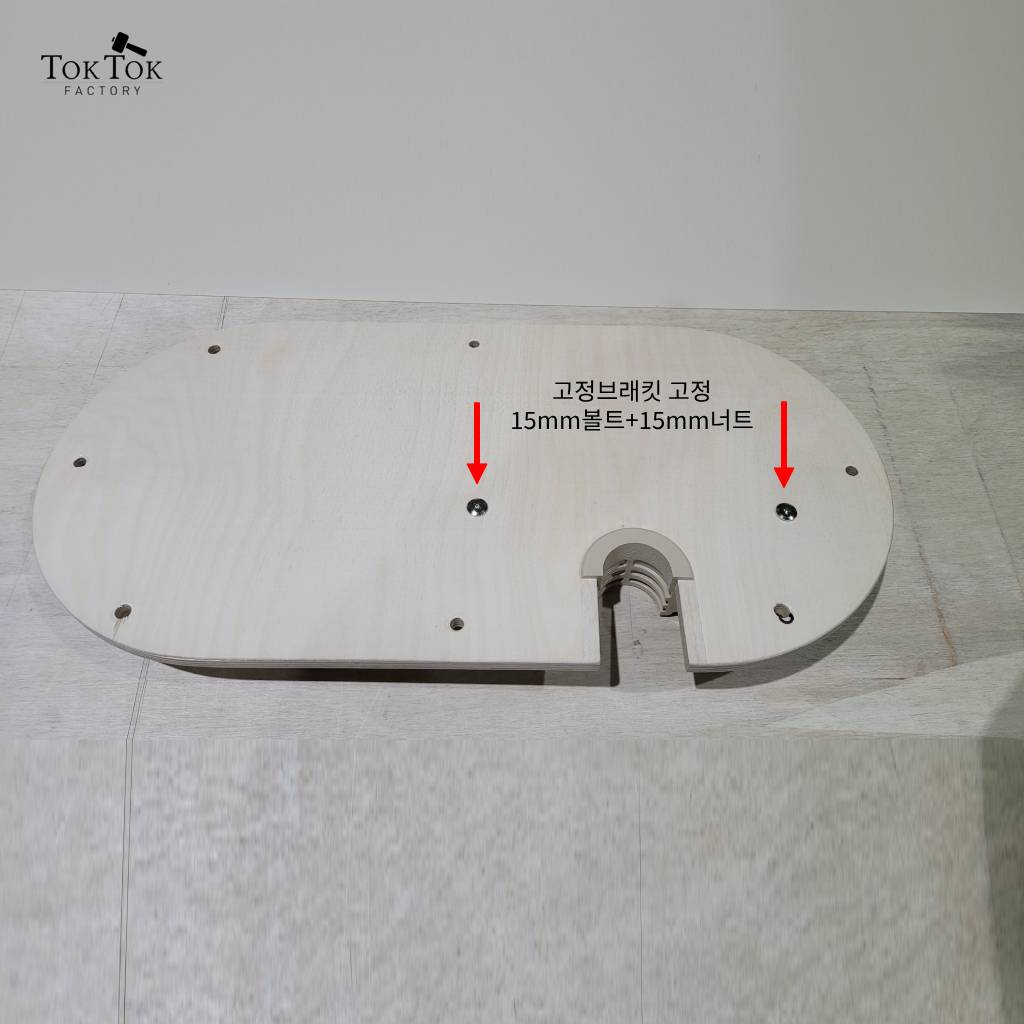

d. 간단히 설명드리면, 패드 발판에 고정브래킷 앞쪽을 15mm볼트와 15mm너트로 고정한 후, 아래 사진과 같이 기둥에 고정브래킷 앞뒤면으로 끼우신 후 고정브래킷 아래쪽 고정구멍에 25mm볼트와 육각 너트로 고정합니다.

e. 그리고 패드 발판 카페트를 10mm볼트와 15mm너트로 고정합니다.

6. 캣워크 천장판 고정

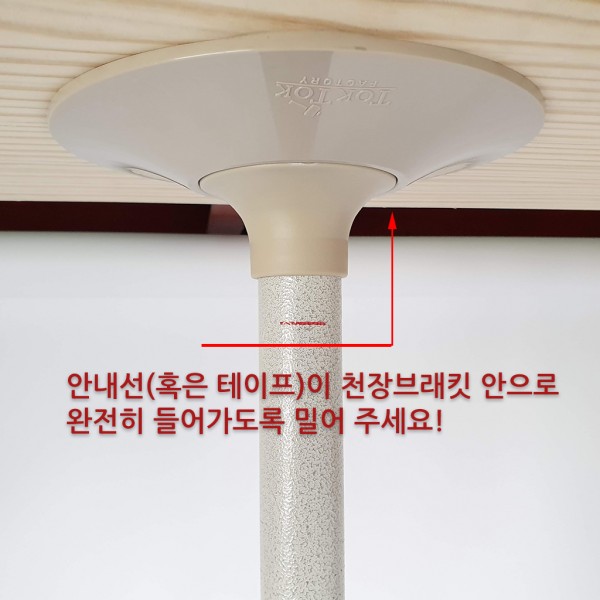

a. 기둥을 고정할 때 상단확장봉의 끝의 빨간색 선이 보이지 않도록 천장판 속으로 완전히 밀어 넣습니다. 상단확장봉은 밀어서 놓으면 자동으로 고정됩니다.

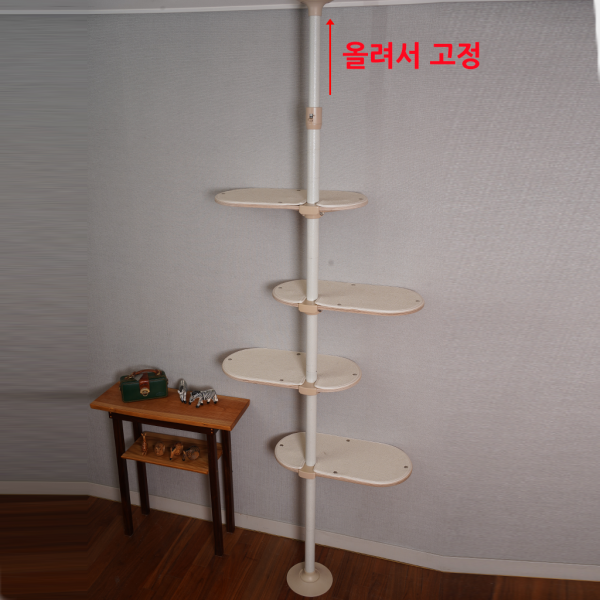

b. 기둥을 고정할 때는 몸을 기둥에 붙여서 상단확장봉만 잡고 위로 힘있게 올리면 자동으로 고정됩니다. 이때 기둥고정장치 밸브를 만지지 않습니다.
