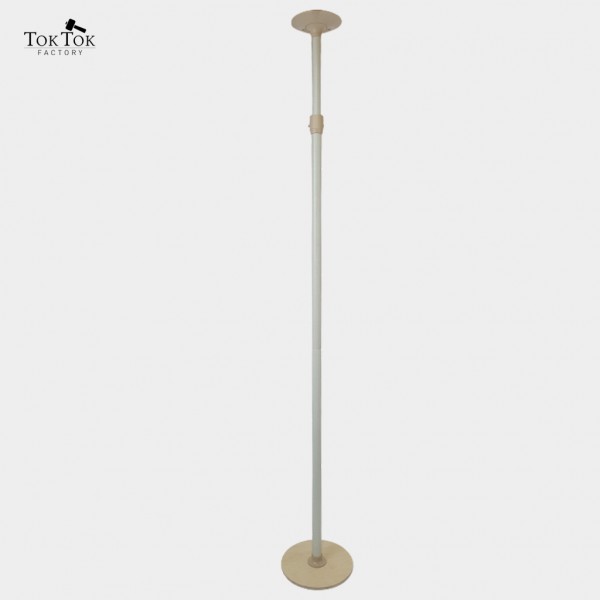

 캣폴 기둥 설치

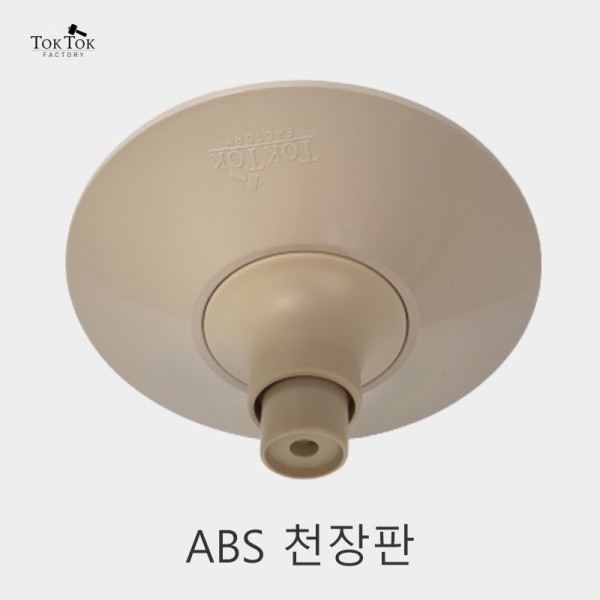

1. 천장판

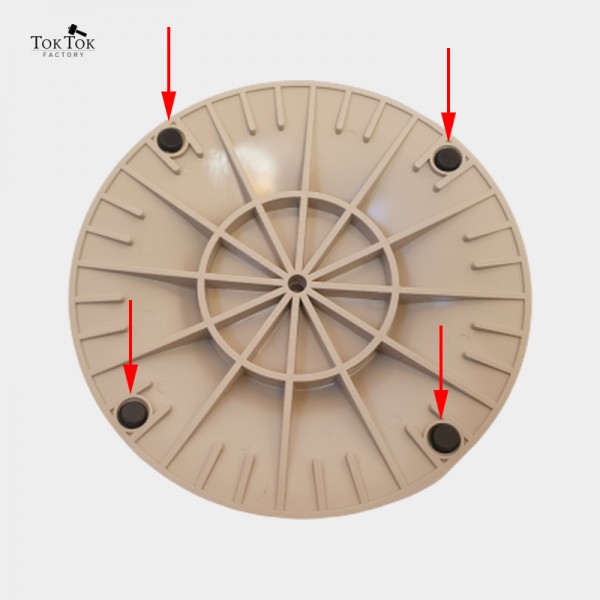

ABS 천장판 아래에 검정원형고무 4개를 원형홈에 삽입하여 붙여줍니다.








2. 바닥판

바닥판은 ABS 바닥판원목 바닥판 2종류가 있습니다. 구매하신 상품의 바닥판을 확인 후 조립해 주세요.

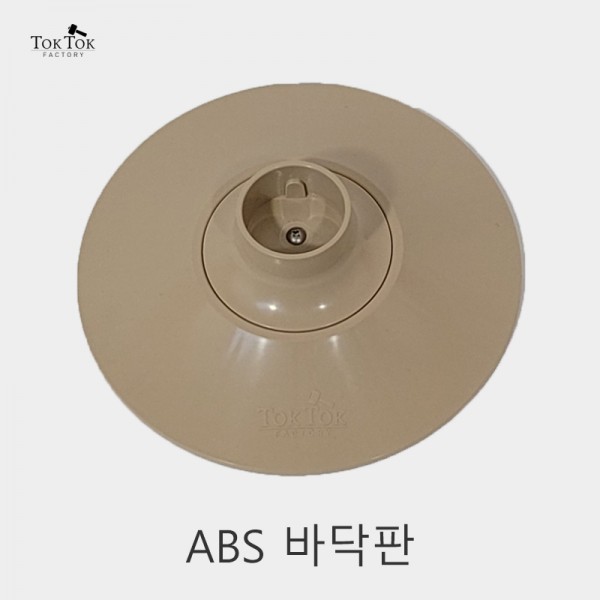

1) ABS 바닥판

ABS 바닥판 아래에 검정원형고무 4개를 원형홈에 삽입하여 붙여줍니다.







2) 원목 바닥판

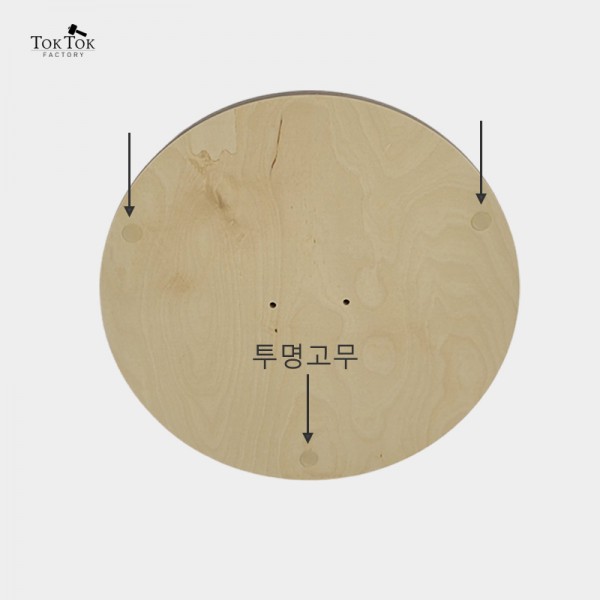

원목 바닥판 아래에 투명원형고무 3개를 바닥에 붙여줍니다.






3. 기둥 조립

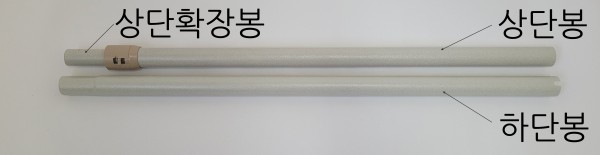

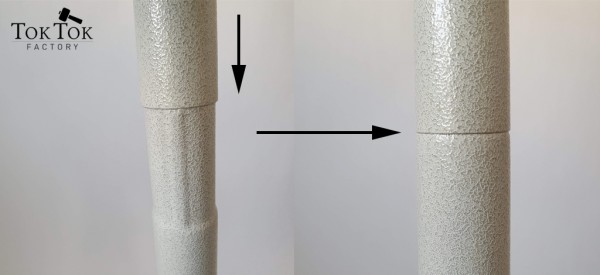

상단봉과 하단봉을 결합합니다. 이때 하단봉 위쪽 병목이 상단봉 아래에 삽입되도록 눌러줍니다.




만약 하단봉이 상단봉에 잘 들어가지 않을 경우에는 아래 동영상을 참조해 주세요.


=> "기둥 상하단봉 조립 동영상" 바로가기


하단봉을 바닥판 브래킷에 삽입하여 결합합니다.

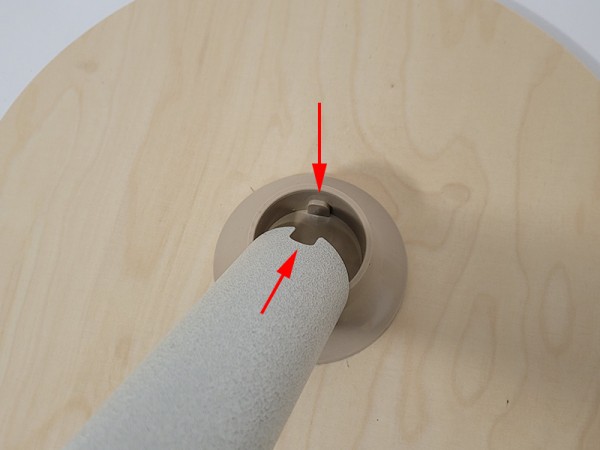

이때 하단봉 끝에 있는 U자모양의 홈바닥판 브래킷 내부 U자 모양의 돌출된 부분에 맞추어 끼워줍니다.

바닥판은 기둥이 흔들리지 않게 하기 위해 빡빡하게 제작되어 있습니다.


기둥이 잘 들어가지 않을 경우 기둥을 힘있게 눌러 주시거나, 기둥을 바닥판에 끼운 후 기둥을 잡고

바닥에 툭툭 쳐서 결합해 주세요. 이때 바닥판이 파손되지 않도록 주의해서 작업해 주시기 바랍니다.

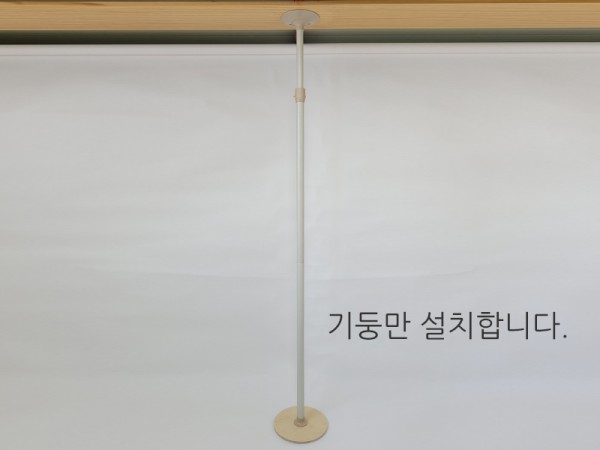

주의 : 캣폴 기둥은 반드시 천장판까지 설치하여 천장에 고정하시기 바랍니다.

         기둥을 바닥판에만 고정하여 세워 놓으면 기둥이 넘어질 수 있으니 주의하시기 바랍니다.

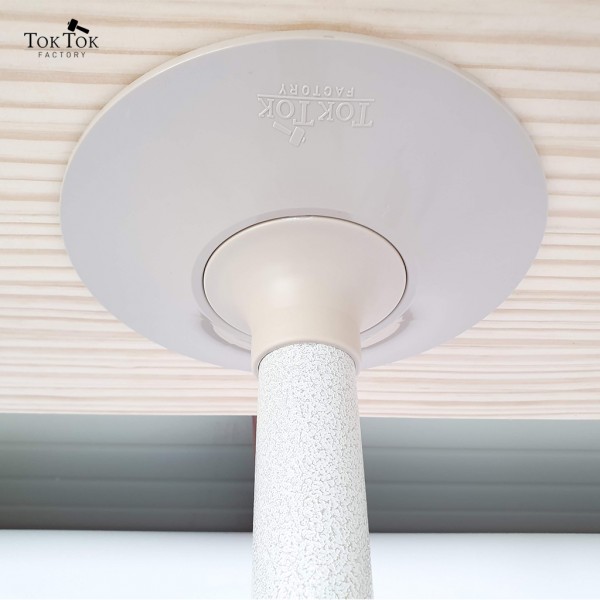

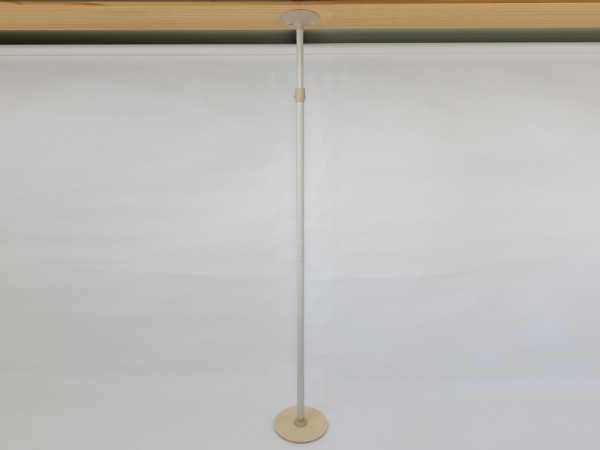

아래 사진과 같이 상단확장봉 끝에 천장판을 올려서 상단확장봉을 위로 올려 천장에 고정합니다

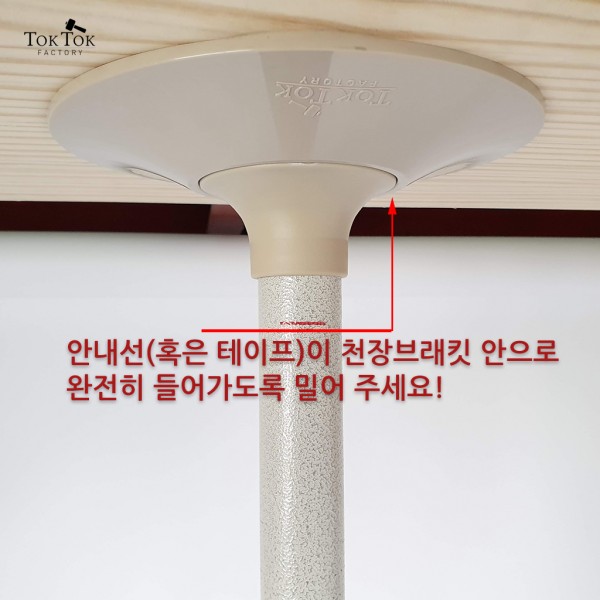

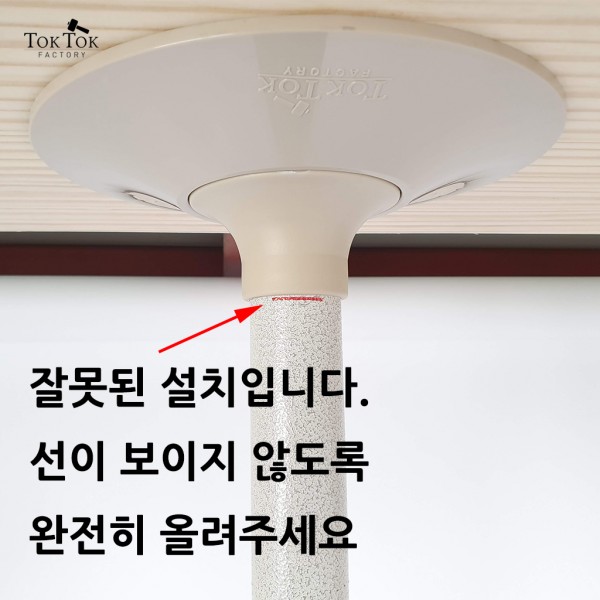

상단확장봉 끝쪽의 빨간선이 천장판 브래킷 안으로 들어가도록 끝까지 밀어줍니다

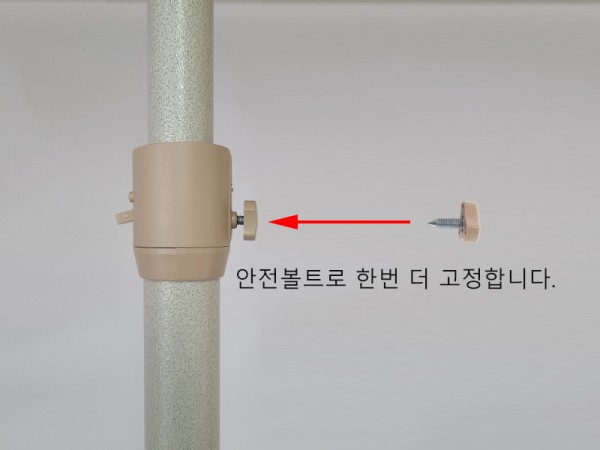

상단확장봉을 밀어서 설치 후 안전볼트를 기둥고정장치의 뒤쪽 구멍에 돌려서 한번 더 고정해 줍니다.
(주의) 안전볼트를 너무 세게 돌리시면 나사가 손상 될 수 있으니 적당한 힘으로 조여주세요.
